1.1.1 机房吊顶工艺要求

新建机房整个区域制作吊顶找平层，涂刷防水涂料及防尘漆，找平层净高度根据现场顶面水泥板高度确定。数据中心机房采用600*600mm和300*1200mm铝合金微孔条形板相结合的吊顶方式，板材厚度1.0mm，表面作烤漆处理，可结合灯具的尺寸模数，使整个机房吊顶空间规矩有形，吊顶净高度大于2.8m；

为确保顶面防水效果，顶面原有孔洞进行封堵，机房区域（含机房附属功能房间）整体屋面采用3mm厚SBS改性沥青防水卷材做防水处理，防水措施完成后，局部防水渗漏试验。

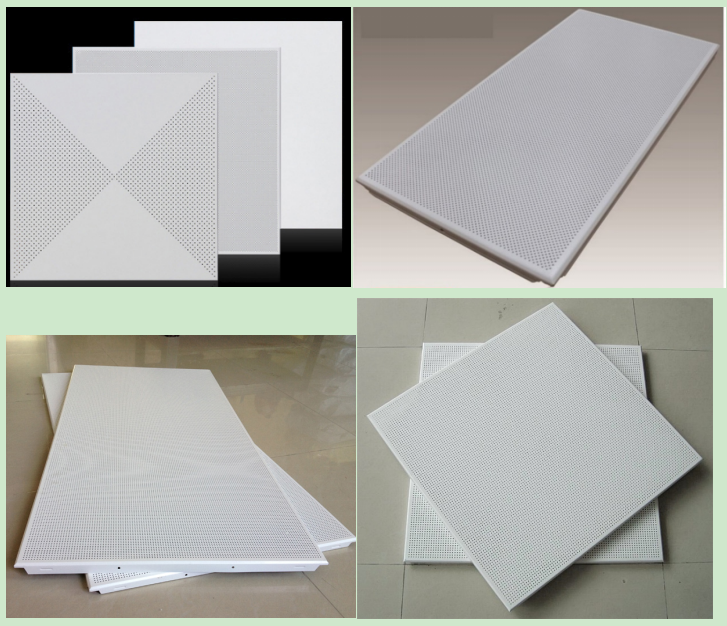

铝合金吊顶板选用优质微孔吊顶板，铝合金微孔吊顶板的特点：

Ø 美观及适用性

它是以高标准的预着色铝合金板为主要原料，无论是在质感上、强度上以及各种耐候性能上远远超过静电喷涂材料。它以先进技术为生产基础，质感良好，线条美观，色彩柔和、连接光滑，可同其它装饰材料配合使用。

Ø 不燃性

由于以金属为原料，不会燃烧，符合机房消防安全的要求。达到国家A级防火标准。

Ø 环保性

铝合金无孔吊顶板坚固、不易变形、无毒、无污染，符合环保要求。

安装容易，维修方便

Ø 优质特性

该吊顶板及其构件具有质轻、防火、防潮、吸音、不起尘、不吸尘、不退色、色调柔和等性能。其边缘平整，机械强度高。

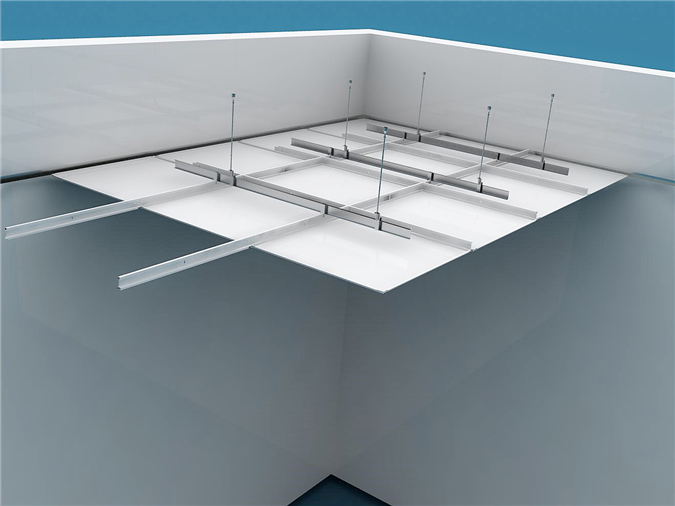

1.1.1.1 铝合金吊顶板安装工艺

(1) 施工的相关条件：

1) 吊顶工程施工在前应熟悉施工图纸及设计说明。

2) 施工前应按设计要求对空间净高、洞口标高和吊顶内管道、设备及其支架标高进行交接检查。

3) 吊顶内管道、设备的安装及水管试压进行验收，确定好灯位、通风口及各种露明孔口位置，并核对吊顶高度与其内设备标高是否影响；

4) 检查所用的材料和配件是否准备齐全。在安装龙骨之前必须完成墙面的作业项目。搭设好顶棚施工的操作平台架子；

(2) 施工流程

弹顶棚标高水平线、划龙骨分档线→固定吊挂杆→安装边龙骨→安装主龙骨→安装次龙骨→罩面板安装→验收

(3) 操作工艺

1) 基层清理：吊顶施工前将管道洞口封堵处清理干净，以及顶上的杂物清理干净；

2) 测量放线：根据每个房间的水平控制线确定图示吊顶标高线，并在墙顶上弹出吊顶龙骨线作为安装的标准线，以及在标准线上划好龙骨分档间距位置线；

3) 安装吊筋：根据施工图纸要求和施工现场情况确定吊筋的大小和位置，吊筋加工要求钢筋与角钢焊接，其双面焊接长度不小于4cm并将焊渣清除干净，在吊筋安装前必须先刷防锈漆；安装吊筋焊接角钢一般为L40*4，吊筋采用Φ8塑料钢筋。顶棚骨架安装顺序是先高后低，角钢打孔后用膨胀螺栓固定在结构顶板上的，一般所用的膨胀螺栓采用规格为Φ8。吊点间距1200mm。安装时上端与预埋件焊接或者用膨胀螺栓固定牢固，下端套丝后与吊件连接。套丝一般要求长度为10cm，以便于调节吊顶标高和起拱，并且安装完毕的吊杆端头外露长度不小于3mm；

4) 安装主龙骨：吊顶采用U50主龙骨，吊顶主龙骨间距为600mm，沿房间长向安装，同时应起拱（房间跨度的1/500）。端头距墙300mm以内，安装主龙骨时，将主龙骨用吊挂件连接在吊杆上，拧紧螺丝，要求主龙骨连接部分要增设吊点,用主龙骨接件连接，接头和吊杆方向也要错开。并根据现场吊顶的尺寸，严格控制每根主龙骨的标高。随时拉线检查龙骨的平整度,不得有悬挑过长的龙骨；

5) 安装副龙骨：副龙骨间距为400mm，两条相邻副龙骨端头接缝不能在一条直线上，副龙骨采用其相应的吊挂件固定在主龙骨上, 副龙骨三角型龙骨,根据吊顶的造型进行叠级安装，采用吊挂件挂在主龙骨上，将副龙骨通过挂件吊挂在大龙骨上,注意在吊灯、窗帘盒、通风口周围必须加设副龙骨；

6) 铝合金微孔方形板安装：铝合金微孔方形板应在自由状态下固定，长边沿纵向龙骨铺设，四边扣入三角龙骨后要平整，无翘曲。

(4) 质量标准：

1) 主控项目

² 轻钢龙骨和铝合金微孔方形板的材质、品种、式样、规格应符合设计要求。

² 轻钢骨架的吊杆，大、中、小龙骨安装必须位置正确，连接牢固，无松动。

² 罩面板应无脱层、无翘曲、无折裂缺棱掉角等缺陷安装必须牢固。

2) 一般项目

² 整面轻钢龙骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品的组合要求。

² 罩面板表面平整、洁净、颜色一致，无污染，反锈等缺陷。

3) 允许偏差项目

(5) 成品保护措施：

1) 龙骨骨架及罩面板安装应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备件上；

2) 轻钢龙骨、罩面板以及其他材料在进场入库存放、使用过程中应严格管理，保证不变形、不受潮、不生锈等；

3) 施工顶棚部位已安装的门窗、窗台板、墙面、地面注意成品保护，防止污损。

4) 已安装完的骨架上不得上人踩踏，其他工种不得随意固定在挂件或龙骨上；

5) 为了保护成品，罩面板安装必须在顶棚管道，试水、保温等一切工序全部验收后进行。

(6) 施工注意的质量问题：

1) 吊顶龙骨必须牢固、平整：可利用吊杆或吊筋螺栓调整拱度。安装龙骨时应严格按水平标准线和规方线组装周边骨架。受力节点应安装严密、牢固，保证龙骨的整体刚度。龙骨的尺寸应符合设计要求，纵横拱度均匀，互相适应。吊顶龙骨应严禁有硬弯，如有必须调直再进行固定。

2) 吊顶面层必须平整：施工前应拉线，中间按平线起拱。长龙骨的接长应采用对接；相邻龙骨接头要错开，避免主龙骨倾斜。龙骨安装完毕，经检查合格后安装石膏板。吊件必须安装牢固，严禁松动变形。龙骨分割的几何尺寸必须符合设计要求。石膏板的品种、规格应符合设计要求，外观质量必须符合材料技术标准的规格。

3) 大于3kg重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。

4) 高处作业应符合《建筑施工高处作业安全技术规范》（JGJ80－91）的相关规定；脚手架搭设应符合有关规范要求。现场用电应符合应符合《施工现场临时用电安全技术规程》（JGJ46－88）的相关规定。
