1.1.1.1 监控视频解码上墙

中心显示系统主要为实现监控室对视频监控的统一调用、控制及显示而设计，实现对数字视频的远程访问、视频流接收、数字视频的解码显示和大屏幕视频显示控制等功能。

显示控制子系统包括液晶监视器、LCD拼接屏。根据实际工程实施经验，建议控制台到显示墙的观看距离不小于3米。同时，为了方便安装维护，后面至少需要保留60厘米净空间。

本方案设计9块（3*3）55寸液晶拼接屏，显示各个视频监控画面。多路监控画面轮巡显示。方便监控中心管理人员实时查看现场画面。

视频监控显示子系统大屏拼接采用IPS工业级液晶面板。IPS工业级液晶面板的革命性突破在于超高亮度、超高对比度、超耐用性以及超窄边应用，解决了液晶显示应用于大屏幕公共显示的技术障碍。一般来说，电视或电脑所用液晶屏的亮度只有250~300cd/m2，采用工业面板的液晶屏幕亮度则高达500~700 cd/m2，对比度高达1300:1~10000:1，比传统电脑或电视液晶屏要高出一倍。专业液晶监视器即使是在强光照射下也清晰可见。

液晶拼接屏特点

A：全自动温控系统：液晶拼接单元配备有自动温度控制电路设计，可根据屏幕实际工作温度自动调节散热风扇的散热能力，在保证屏幕工作安静的同时，使液晶屏幕始终在最佳工作温度，提高了整机可靠性，有效延长屏幕的使用寿命。

B：自动拼缝补偿：由于拼接屏本身工艺，导致拼接时无法做到“零”拼缝。又因拼缝的影响，会导致拼接后的图像有错位的现象，无法使整个图像达到整体一致。拼接屏可通过拼接屏管理客户端，调整拼缝，使得图像达到整体一致。

C：色彩一致性自动调整

不同的批次，使用时间的长短，都会对拼接屏本身的色彩产生影响，电视墙整理色彩如果不能保持较好的一致性，例如几块屏的色彩特别突出或者特别暗淡，都会带来不佳的观看体验。

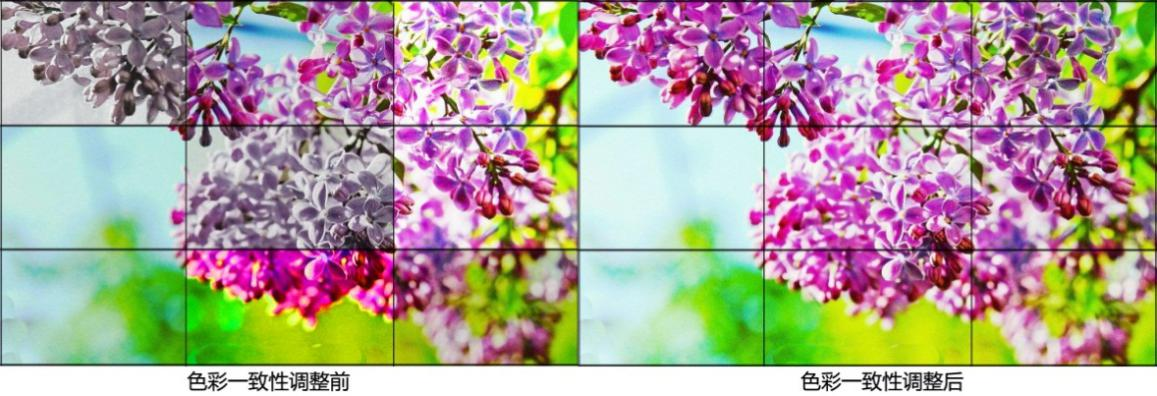

色彩自动调整

业内调节拼接屏的色彩一致性基本需要手动调整，而手动调整对于技术人员的专业性有非常高的要求，另一方面技术人员手动去调整花费的时间也非常久。

使用专有的色彩一致性调节设备，简单的对现场拼接屏图像进行数据采集后就可以快速调节整块拼接屏的色彩一致性，非常的方便快捷。

D：防灼伤

液晶屏由LED背光源发光，两块偏振片阻挡了所有光，液晶分子偏转改变了光的方向，让光可以透过偏振片，并可以通过液晶分子偏转的幅度，改变透出光的量。当LCD显示屏长期保持在同一画面的情况下，液晶分子长期保持着同一个偏转角度，时间久了以后，会造成不可逆的永久性偏转，就可能出现残影的现象。

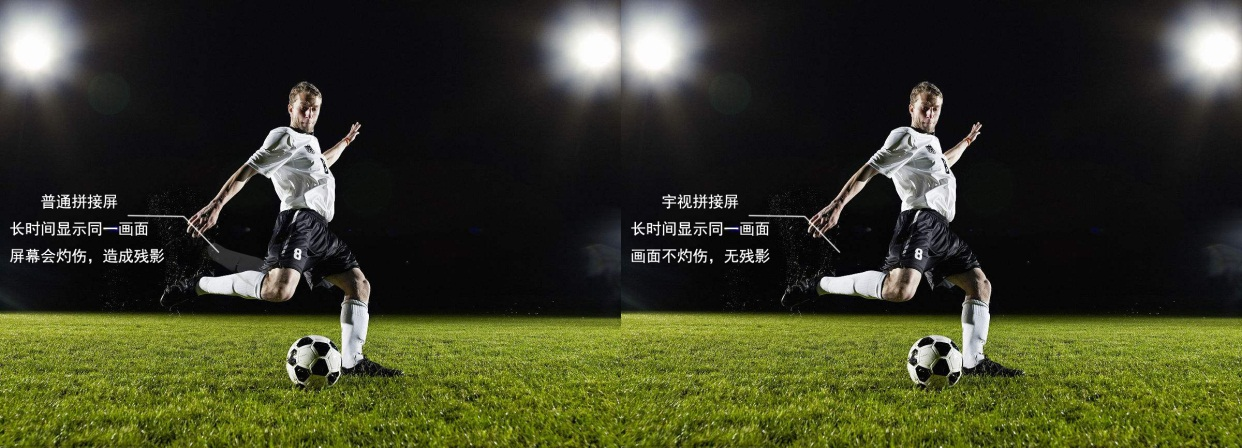

防灼伤

Ø 产品选型

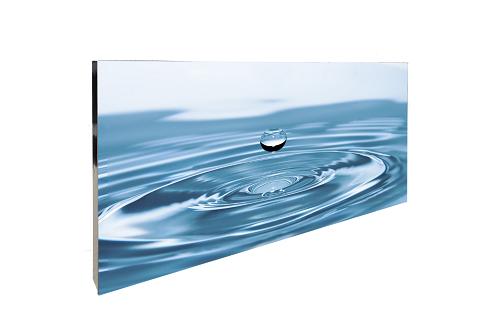

55寸LCD拼接显示单元

LCD拼接显示单元，采用工业级面板，高可靠性一体化设计，具备丰富的视频输入输出接口和业务功能，适用于应急指挥中心、视频监控、媒体娱乐等多种行业应用。

产品特点

1、 采用工业级面板，高可靠性一体化设计

2、 内置图像拼接显示功能

3、 支持独特的拼缝补偿功能

4、 支持屏幕防灼，图像翻转

5、 支持白平衡调整

6、 支持红外控制和RS232环接控制

7、 支持面板工作时长记录及显示

8、 支持快速设置拼接单元ID，现场调试更方便

9、 支持倍帧功能

10、 支持通电后延时启动功能

11、 板卡自带自定义按键，可自定义为测试图/老化等功能

12、 具备两个HDMI输入口和一个HDMI环出口，支持视频信号环出显示

13、 支持电源环出

大屏显示组件解码系统：

解码子系统的主要是将前端网络视频监控信号还原成高清数字信号，输出到显示系统进行显示。

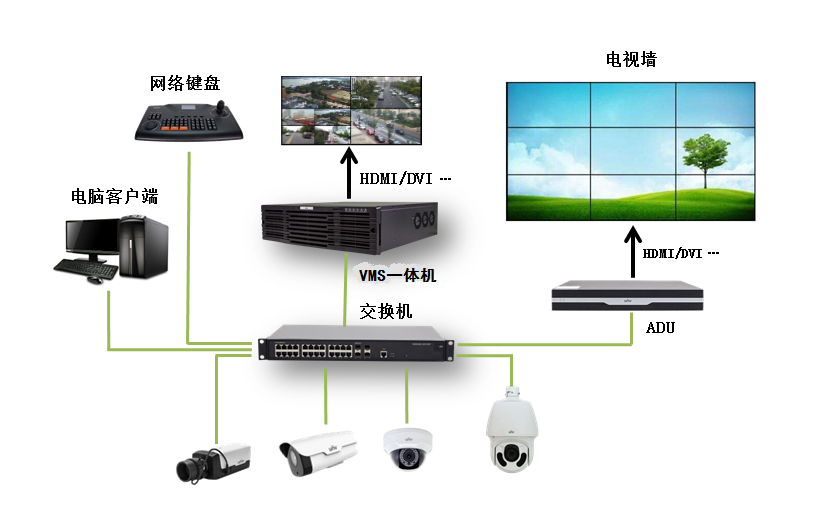

解码系统架构的参考图如下：

解码系统架构

与一般解码子系统相比，本次设计解码子系统不仅是个单纯的视频解码子系统，而是一个集视频解码、本地输入、拼接、控制、漫游等功能于一体的综合显示控制单元，它将原有的解码设备、拼接控制设备集成到一体化的设备中，通过视频监控管理系统的管理平台软件即可实现视频解码输出、切换控制、大屏拼接、画面开窗、漫游等原来需要多套软件才能够实现的功能。

综合显示控制单元有如下一些特点：

A：拼接灵活性、开窗漫游、操作便捷

支持多种拼接方式，用户可以根据需求任意切换任意组合，可以实现开窗，漫游，拼接等功能，操作简单，在客户端软件中通过拖动实现轻松配置。

图像显示是通过客户端软件控制综合显示控制单元，将视频信号输出给显示单元进行显示。客户端软件根据监控中心图像监控的需要设置显示策略，并控制综合显示控制单元实现图像的解码输出。除此之外，还可以实现报警联动输出，报警弹出实况，实况轮巡，回放录像上墙等功能。

B：告警红框功能

在监控领域，经常发生一些告警需要人为关注，此时，如果只是简单的文字提醒，很可能无法让监控人员及时关注到警情。而且发生警情时，监控人员还需要手动调动监控画面查看具体的事宜，既不方便，又比较耽误时间。为了解决这样的问题，综合显示控制单元支持告警实况上墙，并且将告警的实况窗格以红框闪烁标注，警示观看人员。

C：轮巡

在有多拼接屏组成的电视墙上进行单窗口轮切，往往无法满足需求，他们希望在尽可能多的窗口上进行同时切换。而综合显示控制单元的轮巡业务，刚好满足这样的需求。它能将摄像机组投射到所有的电视墙窗口上进行同时切换，满足客户的需求。

D：虚拟LED功能

在实际的指挥中心等监控领域中，我们经常看到在电视墙上方有一个LED的横屏，可以显示今天的天气预报，或者欢迎某某领导字样，既不美观，又有商务成本。为了解决这个问题，综合显示控制单元开发了虚拟LED功能，使得字文字叠加在电视墙上滚动或静止显示。同时用户还可设置多条虚拟LED，每条虚拟LED可设置多行，可对每条虚拟LED文字进行字体、大小、颜色、间距的修改，且还同时支持对LED虚拟背景的颜色、透明度设置。

E：稳定性高，维护方便

系统可以满足7×24小时全天连续工作，所以综合显示控制单元必须具有高可靠性、高稳定性等特点，以保证连续正常运行。
